J41F46 襯氟截止閥

1產品型號：J41F46
2公稱通徑：DN15~DN350
3公稱壓力：PN0.6~1.6MPa
4適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
5設計與制造：GB12235
6結構長度：GB12221（1系列）
7法蘭連接尺寸：GB4216

客戶訂購咨詢：15000666432

#截止閥

詳細介紹

一、J41F46襯氟截止閥產品概述

沃茈閥門（上海）有限公司生產銷售的J41F46襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

二、J41F46襯氟截止閥產品用途

J41F46襯氟截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。

三、J41F46襯氟截止閥閥門測試

襯里層：電火花檢測實驗與檢驗按gb/t13927標準 公稱壓力：pn閥體：pn×1.5 密封：pn×1.1

四、J41F46襯氟截止閥主要材料

閥體：鑄鐵、碳鋼不銹鋼閥蓋：鑄鐵、碳鋼不銹鋼襯里：氟塑料閥瓣：碳鋼、不銹鋼，完全包覆氟塑料閥桿：碳鋼、不銹鋼，部分包覆氟塑料手輪：鑄鐵、碳鋼

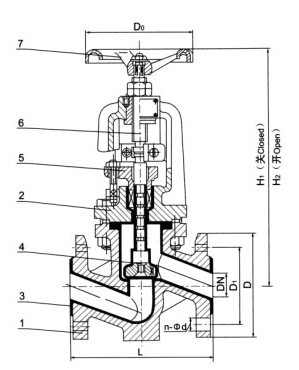

五、J41F46襯氟截止閥部件列表

1、閥體、2、閥蓋3、閥體4、閥瓣5、壓蓋子6、閥桿7、手柄

六、J41F46襯氟截止閥主要外形尺寸

dn	pn	工作壓力	l	d	d1	n-фd	h1	h2	d0	質量
15	1.6 1.0	1.6	130	95	65	4-14	225	240	100	4
20			150	105	75	4-14	230	250	100	6
25			160	115	85	4-14	264	288	120	8
32			180	140	100	4-18	272	296	120	10.5
40			200	150	110	4-18	300	325	140	16.5
50			230	165	125	4-18	321	346	140	18
65			290	185	145	4-18	366	396	160	26
80			310	200	160	6/2-18	400	438	200	36.5
100			350	220	180	6/2-18	476	517	280	58
125		1.0	400	250	210	6/2-18	530	560	280	64
150			480	285	240	6/2-22	650	605	320	85
200			495	340	295	6/2-22	650	770	360	155
250		0.6	622	395	350	8/4-22	690	810	400	243
300			698	445	400	8/4-22	730	845	400	295
350			787	505	460	12/4-22
