Q347F 不銹鋼渦輪固定球閥

1產品型號：Q347F
2公稱通徑：DN32~DN700
3公稱壓力；PN1.6~4.0MPa
4工作溫度;-28～300℃
5設計制造；GB12237-89、API 6D、JPI7S-48
6法蘭尺寸；JB79-59、SH3406、GB9113、HG20592-97、ANSIB16.5、JIS B 2212-2214
7結構長度；GB12221-89、ANSI B 16.10、JIS B2002
8試驗與檢驗：GB/T13927-89、JB/T9092-99、API 598

客戶訂購咨詢：15000666432

#球閥

詳細介紹

一、Q347F不銹鋼渦輪固定球閥產品用途：
沃茈閥門（上海）有限公司生產銷售的Q347F不銹鋼渦輪固定球閥適用于工作溫度-28～300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽、油品、硝酸、醋酸、尿素等腐蝕性和強氧化性介質。操作方式有：手動、氣動、電動、液動和氣液聯動等。

二、Q347F不銹鋼渦輪固定球閥產品結構特點：
1、使用壽命長、密封環選用自潤滑聚四氟乙烯材料。球體與密封環微摩擦，有效提高使用壽命。 2、體積小，重量輕，易于安裝保養。 3、固定球閥結構可任意方向安裝與管路的任何部位。 4、v型接疊軸向填料，達到防腐a級密封。

三、Q347F不銹鋼渦輪固定球閥壓力試驗：

公稱壓力	1.6	2.5	4.0
強度試驗	2.4	3.8	6.0
水密封試驗	1.8	2.8	4.4
氣密封試驗	0.4-0.7

四、Q347F不銹鋼渦輪固定球閥主要零件材料及性能：

閥體	wcb	zg1cr18ni9ti	cf8	cf3	zg1cr18ni12mo2ti	cf8m	cf3m
球體閥桿	2cr13	1cr18ni9ti	304	304l	1cr18ni12mo2ti	316	316l
閥座	聚四氟乙烯ptfe加坡纖增強聚四氟乙烯ptfe+glass對位聚笨ppl
墊片	聚四氟乙烯ptfe不銹鋼/柔性石墨/齒形墊片
閥桿座	聚四氟乙烯ptfe不銹鋼/柔性石墨
填料	聚四氟乙烯ptfe增強柔性石墨
填料壓蓋	wcb	1cr18ni9ti	304	304l	1cr18ni12mo2ti	316	316l
溫度	-29～150(聚四氟乙烯ptfe)-29～200(加玻纖增強聚四氟乙烯ptfe+glass)-29～300(對位聚笨ppl)
介質	水蒸汽油品	硝酸類		強氧化介質	醋酸類		尿素類

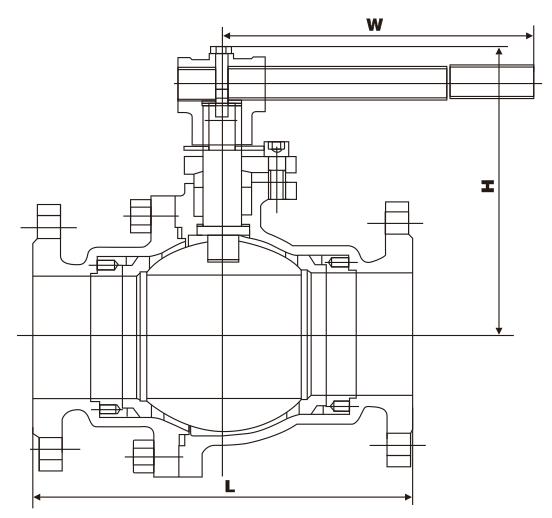

五、Q347F不銹鋼渦輪固定球閥規格主要尺寸：

1.6mpa	dn	l	d	d1	d2	b	n-φd	h0	h1	h2
凸面法蘭 rf q347f 16c 16p 16r	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

2.5mpa	dn	l	d	d1	d2	b	n-φd	h0	h1	h2
凸面法蘭 rf q347f 25 25p 25r	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

4.0mpa	dn	l	d	d1	d2	d6	b	n-φd	h0	h1	h2
凸凹法蘭 rf q347f 40 40p 40r	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830
