D941X 電動法蘭軟密封蝶閥

1產品型號：D941X
2公稱通徑：DN50～DN1000
3公稱壓力：PN0.6~4.0MPa
4適用介質：水、蒸氣、油品、酸類腐蝕性等
5閥體材質：鑄鋼、不銹鋼
6驅動方式：電動，氣動、手動
7設計標準：GB/T12238-1989
8法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
9結構長度：GB/T12221-1989
10壓力試驗：GB/T13927-1992；JB/T9092-1999

客戶訂購咨詢：15000666432

#蝶閥

詳細介紹

沃茈閥門（上海）有限公司生產銷售的D941X系列電動法蘭軟密封蝶閥產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。

一、D941X電動法蘭軟密封蝶閥產品特點
1、功能強勁:智能型、調節型、開關式。

2、體積小巧：體積僅相當于同類產品的35%左右。

3、使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。

4、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能

二、D941X電動法蘭軟密封蝶閥技術參數

公稱通徑	dn（mm）	50～1000
公稱壓力	pn（mpa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。

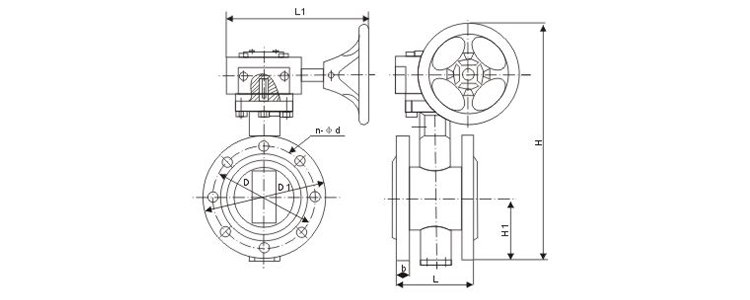

三、D941X電動法蘭軟密封蝶閥主要外形尺寸及重量（pn1.0/1.6mpa）

dn (mm)	a	b	c	d	d1	d2	d3	d4	d5	l	l1	l2	n-d	a	f	n-d1	重量 wt （kg）
50	83	130	20	52.9	125	165	99	57.15	65	108	111	32	4-19	90°	3	4-7	7.6
65	93	145	20	64.5	145	185	118	57.15	65	112	115	32	4-19	90°	3	4-7	9.7
80	100	155	22	78.8	160	20	132	69.85	65	114	117	32	8-19	45°	3	4-7	10.6
100	114	170	24	104	180	220	156	69.85	90	127	130	32	8-19	45°	3	4-10	13.8
125	125	190	26	123.3	210	250	184	69.85	90	140	143	32	8-19	45°	3	4-10	18.2
150	143	205	26	155.6	240	285	211	88.9	90	140	143	32	8-23	45°	3	4-10	21.7
200	170	235	26	202.5	295	340	266	88.9	125	152	155	45	8-23 12-23	45°/30°	3	4-14	31.8
250	198	280	28	250.5	350/355	395/405	319	107.95	125	165	168	45	12-23 12-28	30°	3	4-14	44.7
300	223	310	28	301.5	400/410	445/460	370	107.95	150	178	182	45	12-23 12-28	30°	4	4-14	57.9
350	279	340	30	333.3	460/470	505/520	429	158.75	150	190	194	45	16-23 16-28	22.5°	4	4-14	81.6
400	300	375	32	389.6	515/525	565/580	480	158.75	175	216	221	51.2/72	16-28 16-31	22.5°	4	4-20.6	106
450	345	430	32	440.5	565/585	615/640	530	158.75	175	222	227	51.2/72	20-28 20-31	18°	4	4-20.6	147
500	355	500	34	491.6	620/650	670/715	582	215.9	210	229	234	52.75/77.5	20-26 20-34	18°	4	4-20.6	165
600	410	560	36	592.5	725/770	780/840	682	254	210	267	272	70.2/82	20-31 20-37	18°	5	4-22	235
700	478	620	40	695	840	895/910	794	254	300	292	299	66/82	24-31 24-37	15°	5	8-18	338
800	529	620	44	794.7	950	1015/1025	901	254	300	318	325	66/82	24-34 24-40	15°	5	8-18	475
900	584	665	46	864.7	1050	1115/1125	1001	254	350	330	338	118	28-34 28-40	12.9°	5	8-22	595
1000	657	735	50	965	1160/1170	1230/1255	1112	254	350	410	417	141	28-37 28-43	12.9°	5	8-22	794
