Z941H 大口徑電動閘閥

1產品型號：Z941H
2公稱通徑：DN40~DN1200
3公稱壓力：PN1.6～16.0MPa
4工作溫度：≤-29℃～550℃
5主要材質：WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
6適用介質：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等
7操作方式：手動、齒輪傳動、電動、氣動等
8連接端尺寸：GB/T12221、JB79
9檢驗與試驗：JB/T9092

客戶訂購咨詢：15000666432

#閘閥

詳細介紹

一、Z941H 大口徑電動閘閥主要用途

沃茈閥門（上海）有限公司生產銷售的 Z941H大口徑電動閘閥適用于公稱壓力pn1.6～16.0mpa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

二、Z941H 大口徑電動閘閥應用規范

設計與制造		gb/t12234
連接端尺寸	結構長度	gb/t12221
連接端尺寸	法蘭尺寸	jb79
檢驗與試驗		jb/t9092
材料	碳鋼	gb/t12229
材料	不銹鋼	gb/t12230
標志		gb/t12220
供貨		jb/t7928

三、Z941H 大口徑電動閘閥結構與特點

1、選材考究，符合國內外相關標準，材料的全面質量高。

2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。

3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。

5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。

6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

四、Z941H 大口徑電動閘閥主要零件材料及主要用途

閥體	閥板	閥座	閥桿	填料	適用介質	適用溫度 (≤℃)
wcb	wcb+d507mo	d577	2crl3	柔性石墨	水、油品、蒸汽	425
zglcr5mo	zglcr5m0+ stellite12	1crl8ni9+ stellite6	25cr2m01va	柔性石墨	水、油品、蒸汽	550
zglcrl8ni9ti	1crl7ni2	1crl8ni9+ stellite6	1crl8ni9ti	ptfe	硝酸類、堿類	200
zg00crl7nil4m02	316l+ stellite12	316l+stel1ite6	316l	ptfe	尿素、甲銨液、磷酸	200

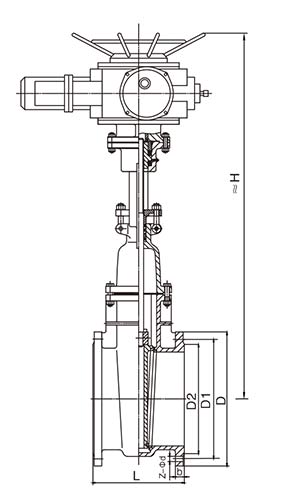

五、Z941H 大口徑電動閘閥主要外形尺寸

凸面法蘭 rf z940h z940y z940w z940f z941h z941y z941w z941f 16c 16p 16r 16i	1.6mpa
	dn	l	d	d1	d2	b	z-φd	h	電裝型號
	40	200	145	110	85	16	4-φ18	595	dzw10
	50	250	160	125	100	16	4-φ18	653	dzw10
	65	265	180	145	120	18	4-φ18	665	dzw10
	80	280	195	160	135	20	8-φ18	725	dzw15
	100	300	215	180	155	20	8-φ18	787	dzw20
	125	325	245	210	185	22	8-φ18	934	dzw20
	150	350	280	240	210	24	8-φ23	955	dzw20
	200	400	335	295	265	26	12-φ23	1105	dzw30
	250	450	405	335	320	30	12-φ25	1343	dzw30
	300	500	460	410	375	30	12-φ25	1516	dzw45
	350	550	520	470	435	34	16-φ25	1678	dzw90
	400	600	580	525	485	36	16-φ30	1849	dzw120
	450	650	640	585	545	40	20-φ30	1937	dzw120
	500	700	705	650	608	44	20-φ34	2234	dzw180
	600	800	840	770	718	48	20-φ41	2432	dzw250
	700	900	910	840	788	50	24-φ41	2489	dzw250
	800	1000	1020	950	898	52	24-φ41	2643	dzw350
	900	1100	1120	1050	998	54	28-φ41	2935	dzw500
	1000	1200	1255	1170	1100	56	28-φ48	3410	dzw500
	1200	1300	1485	1390	1325	58	32-φ54	3850	dzw500
